einzelne Geräte (Kleinteilepacker)

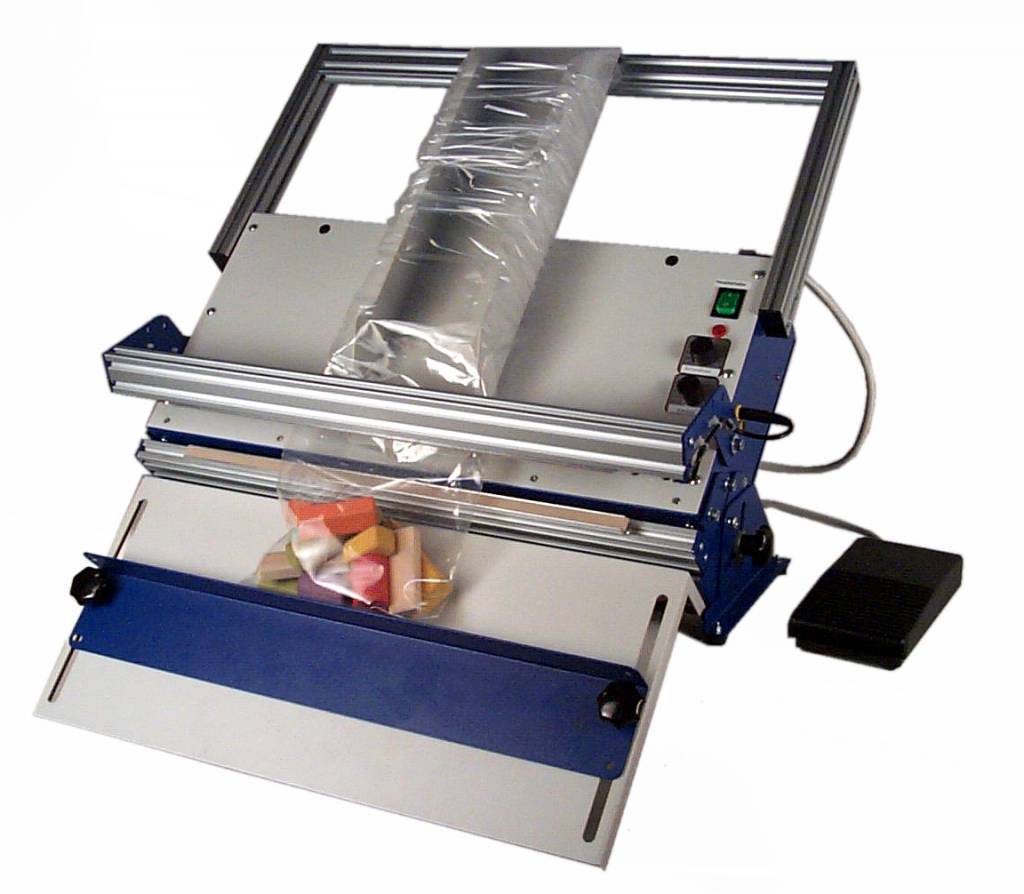

TM 400 Kleinteilepacker

Folienschweißgeräte als Kleinteilepacker

Kleinteilepacker sind Folienschweißgeräte, die mit Trichter und weiterem Zubehör aufgerüstet werden. Das Gerät wird mit der Gerätehalterung zum Schrägstellen des Gerätes in die Schräglage gebracht. Weiterhin wird der Arbeitstisch mit Anschlag benötigt sowie die Trichteraufhängung und mindestens ein Trichter.

Eigenschaften:

- Einfach und schnell Kleinteile verpacken

- Trichter kann in kürzester Zeit entnommen und mit neuer Schlauchfolie bestückt werden

- Trichter aus Edelstahl

- verkupferte Heizbandenden für lange Lebensdauer

- robuste Heizbandspannvorrichtungen

- elektronische Regelung

- dynamische Temperatursteuerung (DTS): nach kurzer Aufheizzeit wird die Temperatur konstant gehalten. Dadurch sind die Schweißzeiten kürzer und der Verschleiß (Heizband und PTFE-Isolierungen) ist geringer.

Einsatzgebiete:

- Verpacken von Zubehörpacks

- Verpacken von Mindestmengen, z. B. Schrauben

- Vielseitiger Einsatz durch Umbaumöglichkeit zu normalen Folienschweißgerät

Ausführungen:

Alle Kleinteilepacker bestehen aus einem Folienschweißgerät in geeigneter Ausführung, einer Geräteschrägstellung, einem Auflagetisch, einer Trichterhalterung und einem Trichter. Ein Folienabroller vereinfacht das Aufziehen der Folie auf den Trichter.

Kleinteilepacker auf Basis der TS-Serie

- Kleinteilepacker TS 401 T:
  manuelles Gerät mit großer Öffnungsweite, Ausführung mit Trenndraht für sehr schmale Nähte

- Kleinteilepacker TS 401 H twin:
  manuelles Gerät mit Haltemagnet, Doppelnaht und manueller Schneidvorrichtung für besonders stabile Verpackungen

- Kleinteilepacker TS 601 T:
  wie TS 401 T, jedoch mit 620 mm Schweißnahtlänge für mehrere Trichter nebeneinander

- Kleinteilepacker TS 601 H twin:
  wie TS 401 H twin, jedoch mit 620 mm Schweißnahtlänge für mehrere Trichter nebeneinander

TS-Gerät mit 2 Trichter

Kleinteilepacker auf Basis der TM-Serie

- Kleinteilepacker TM 400 T:
  elektromagnetisch betriebenes Gerät mit Fußschalter, Ausführung mit Trenndraht für sehr schmale Nähte

- Kleinteilepacker TM 400 mit Sicherheitsnaht:
  wie TM 400 T, jedoch mit T-Profilausrüstung für stabilere Schweißnähte

- Kleinteilepacker TM 600 T:
  wie TM 400 T, jedoch mit 620 mm Schweißnahtlänge für mehrere Trichter nebeneinander

- Kleinteilepacker TM 600 mit Sicherheitsnaht:
  wie TM 400, jedoch mit 620 mm Schweißnahtlänge für mehrere Trichter nebeneinander

Die Trichter gibt es für folgende Schlauchfolienbreiten: 80, 100, 150, 200 und 250 mm.

Zubehör:

- Verlängerter Anschlagwinkel
  Mit dem verlängerten Anschlagwinkel können auch längere Beutel bis 450 mm verschweißt werden (serienmäßig bis 290 mm).

- Zählvorrichtung:
  Die elektronische Zählvorrichtung mit Nullstellung ermöglicht das Zählen von bis zu 99.999 Schweißungen (nur TM-Serie).

- Folienabroller:
  Der stabile Folienabroller für eine Folienrolle wird hinter das Gerät gestellt und erleichtert das Aufziehen der Folie auf die Trichter.

Arbeitsablauf:

1. Der Trichter ist einfach in die Trichteraufhängung eingehängt.
2. Der Trichter wird abgenommen und der Folienschlauch aufgezogen.
3. Zur Vereinfachung dieses Vorganges wird ein Folienabroller eingesetzt.
4. Die Folie wird abgeschnitten, der Trichter wieder eingehängt.
5. Der untere Folienrand wird ein wenig heruntergezogen, so dass durch Auslösung des Schweißimpulses die erste Trennschweißung erfolgen kann.
6. Der Anschlagwinkel auf dem Arbeitstisch wird so eingestellt, dass durch Herunterfallen des Packgutes auf den Anschlagwinkel die erforderliche Beutellänge entsteht.
7. Das Gerät ist jetzt vorbereitet zum rationellen Verpacken Ihrer Produkte.
8. Das Packgut wird von oben in den Trichter gefüllt und fällt durch das Eigengewicht mit der Folie auf den Anschlagwinkel.
9. Der Schweißimpuls wird ausgelöst, die Packung verschweißt und gleichzeitig vom übrigen Folienschlauch abgetrennt.
10. Bei Einsatz eines schmalen Trichters können auch mehrere Trichter nebeneinander eingehängt werden und entsprechend mehrere Packungen in einem Arbeitsgang hergestellt werden.

* = Preis ohne Fülltrichter
