einzelne Geräte (TM-Serie)

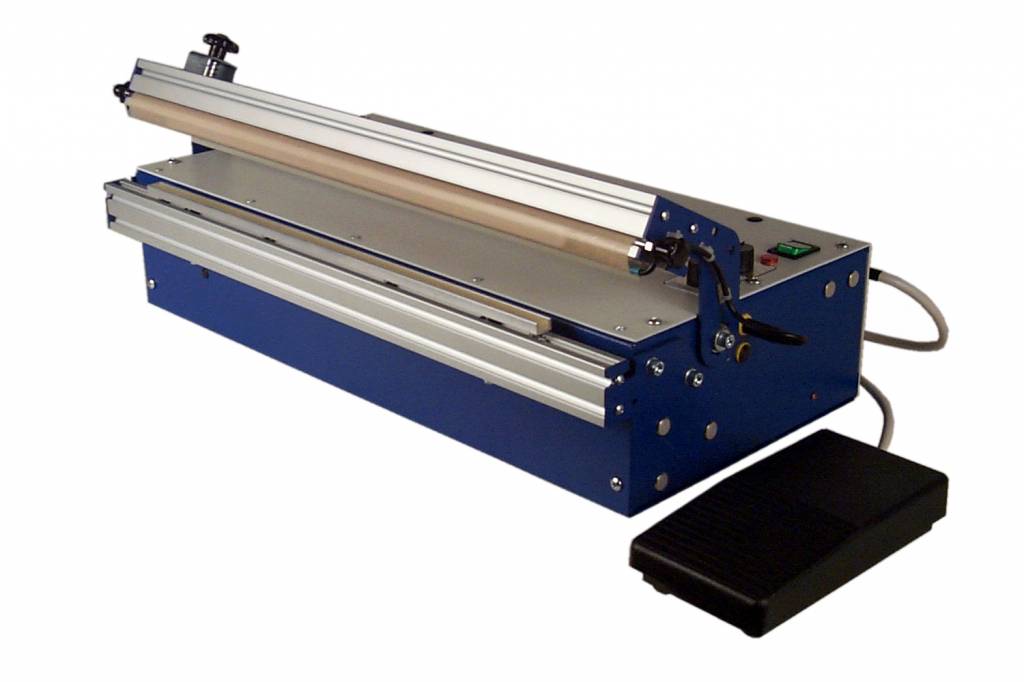

TM-Serie: Komfort-Folienschweißgerät mit elektrischem Hubmagnet und elektrischem Fußschalter
Diese Geräte sind sofort ohne Vorheizzeit einsatzbereit und für den industriellen Dauereinsatz geeignet. Die Geräte mit Hubmagnet sind die komfortabelsten Geräte der TM-Serie: Der Schweißbalken schließt sich bei Fußschalterbetätigung ohne Kraftaufwand, Schweiß- und Kühlzeit laufen automatisch ab.
Eigenschaften:
- beide Hände frei zum Halten des Beutels
- elektromagnetischer Schweißschienenandruck für minimalen Krafteinsatz
- große PTFE-Vorratsrolle erspart häufigen PTFE-Wechsel
- Wärmeimpuls-Schweißverfahren
- dynamische Temperatursteuerung (DTS): nach kurzer Aufheizzeit wird die Temperatur konstant gehalten. Dadurch sind die Schweißzeiten kürzer und der Verschleiß (Heizband und PTFE-Isolierungen) ist geringer
- Naht-an-Naht-Schweißungen möglich
- verkupferte Heizbandenden für lange Lebensdauer
- elektronische Schweiß- und Kühlzeitregelung
Einsatzgebiete:
- Verschweißen von thermoplastischen Folien wie Polyethylen, Polypropylen, aluminium beschichtete Folienbeutel, diverse Verbundfolien
- Beschichtete Pappreiter (z. B. mit Eurolochung) mit Folie verbinden (mit beidseitig beheizten Geräten = D-Geräte)
- Verschließen von Beuteln
- Herstellen von Beuteln (in Verbindung mit Schneidvorrichtung) aus Schlauchfolie
Ausführungen:
- TM 400, TM 600 und TM 800:
Komfort-Folienschweißgeräte mit Hubmagnet für minimalen Kraftaufwand, Schweiß und Kühlzeit laufen automatisch ab, Auslösung über Fußdrucktaster
- TM 400 D, TM 600 D und TM 800 D:
Ausführung wie oben, jedoch mit beidseitiger Beheizung für stärkere Folien
- TM 400 T und TM 600 T:
Trenndrahtausführung; die Folien werden mit dem PTFE-beschichteten Trenndrahtverschweißt und gleichzeitig durchtrennt. Die Naht ist nicht so stabil wie die 3 mm-Standardnaht. Die Schweißzeiten sind kürzer als bei 3 mm-Naht
Zubehör:
- Schneidvorrichtung:
Mit der Schneidvorrichtung kann die Folie einige Millimeter hinter der Schweißnahtabgetrennt werden. Die Klinge wird verdeckt geführt, so dass keine Verletzungsgefahrbesteht.
- Gerätehalterung:
Die Gerätehalterung ermöglicht das Schrägstellen des gesamten Gerätes in verschiedenen Positionen, wodurch das Handling entscheidend verbessert wird. Sokönnen in Verbindung mit dem Tisch auch Flüssigkeiten ohne Probleme verschweißt werden.
- Auflagetisch:
Auf dem Auflagetisch kann der zu verschließende Beutel abgelegt werden. Er ist höhenverstellbar, so dass nicht nur flache Beutel aufgelegt werden können. Der verstellbare Anschlagwinkel (Beutellänge bis 290 mm) erleichtert die Herstellung immer gleich großer Verpackungen, und beschleunigt den Verpackungsvorgang durch einfacheres Positionieren des Beutels. Mit dem verlängerten Anschlagwinkel können auch längere Beutel bis 450 mm verschweißt werden.
- Zählvorrichtung:
Die elektronische Zählvorrichtung mit Nullstellung ermöglicht das Zählen von bis zu 99.999 Schweißungen.
- Trichteraufhängung:
Die Trichteraufhängung ermöglicht den Umbau zum Kleinteilepacker
- Untergestell:
Das Gerät wird fest mit dem Untergestell verschraubt. Sie sind so unabhängig von einem Tisch. Die Arbeitshöhe beträgt ca. 800 mm.
- Folienabroller:
Der stabile Folienabroller für eine Folienrolle wird hinter das Gerät gestellt und ermöglicht das Arbeiten von der Schlauchfolienrolle. So können mit Einsatz der Schneidvorrichtung Beutel in unterschiedlicher Größe hergestellt werden.
Arbeitsablauf:
Durch den Fußdrucktaster hat die Bedienperson beide Hände zum Halten des Beutels frei. Der Beutel wird positioniert, und durch Betätigen des Fußdrucktasters laufen Schweiß- und Kühlzeit automatisch ab.
Technische Daten:
| Typ |
TM 400 |
TM 600 |
TM 800 |
|
Schweißnahtlänge |
420 mm |
620 mm |
820 mm |
|
Schweißnahtbreite |
3 mm |
3 mm |
3 mm |
|
Schnittlänge |
420 mm |
620 mm |
820 mm |
|
Foliendurchgangsbreite |
420 mm |
620 mm |
820 mm |
|
Schweißschienen-öffnung |
45 mm |
45 mm |
45 mm |
|
Schweißbare |
2 x 0,2 mm |
2 x 0,2 mm |
2 x 0,2 mm |
|
Netzanschluß |
230V/50Hz AC |
230V/50Hz AC |
230V/50Hz AC |
|
Impulsleistung |
600 W |
950 W |
1275 W |
|
Abmessungen |
295 x 600 x 175 mm |
295 x 800 x 175 mm |
295 x 1.000 x 175 mm |
|
Abmessungen Tisch |
250 x 560 mm |
250 x 760 mm |
250 x 960 mm |
|
Anschlagwinkel |
einstellbar von 0 – 290 mm (mit Anlagetischverlängerung 0 – 450 mm) |
||
Maße und Gewichte sind ca.-Angaben. Technische Änderungen vorbehalten.
|
|
Zubehör und Sonderaustattungen |
|
SV-TM400 |
Schneidvorrichtung für TM 400-Serie |
|
SV-TM600 |
Schneidvorrichtung für TM 600-Serie |
|
SV-TM800 |
Schneidvorrichtung für TM 800-Serie |
|
AT-TM400 |
Auflagetisch mit Anschlagwinkel für TM 400-Serie |
|
AT-TM600 |
Auflagetisch mit Anschlagwinkel für TM 600-Serie |
|
AT-TM800 |
Auflagetisch mit Anschlagwinkel für TM 800-Serie |
|
ATV-TM400 |
Auflagetischverlängerung passend für TM 400-Serie |
|
ATV-TM600 |
Auflagetischverlängerung passend für TM 600-Serie |
|
ATV-TM800 |
Auflagetischverlängerung passend für TM 800-Serie |
|
FA-400 |
Folienabroller 400 mm für eine Folienrolle |
|
FA-600 |
Folienabroller 600 mm für eine Folienrolle |
|
FA-800 |
Folienabroller 800 mm für eine Folienrolle |
|
GH |
Gerätehalterung zum Schrägstellen des Gerätes (für alle TM-Geräte) |
|
UG-TM400 |
Untergestell f. TM400-Serie, aus Aluminiumprofilen, Höhe ca. 800 mm |
|
UG-TM600 |
Untergestell f. TM600-Serie, aus Aluminiumprofilen, Höhe ca. 800 mm |
|
FT-80MM |
Fülltrichter für Schlauchfolienbreite 80 mm |
|
FT-100MM |
Fülltrichter für Schlauchfolienbreite 100 mm |
|
FT-150MM |
Fülltrichter für Schlauchfolienbreite 150 mm |
|
FT-200MM |
Fülltrichter für Schlauchfolienbreite 200 mm |
|
FT-250MM |
Fülltrichter für Schlauchfolienbreite 250 mm |
|
ZV-TMmM |
Zählvorrichtung für alle TM-Geräte mit Haltemagnet, montiert |
|
|
Verschleißteileliste für Folienschweißgeräte der TM-Serie |
VE |
|
HB-TM400 |
Heizband 3 mm breit, mit Ösen und verkupferten Enden für TM 400 |
2 |
|
HB-TM600 |
Heizband 3 mm breit, mit Ösen und verkupferten Enden für TM 600 |
2 |
|
HB-TM800 |
Heizband 3 mm breit, mit Ösen und verkupferten Enden für TM 800 |
2 |
|
HB-TM400-8 |
Heizband 8 mm breit, mit Ösen für TM 400-8 |
2 |
|
HB-TM600-8 |
Heizband 8 mm breit, mit Ösen für TM 600-8 |
2 |
|
HB-TM800-8 |
Heizband 8 mm breit, mit Ösen für TM 800-8 |
2 |
|
K-TM |
Klinge für Schneidevorrichtung TM-Serie (bis Mitte April 2009) |
2 |
|
K-TM-breit |
Klinge breit, doppelseitig verwendbar für Schneidvorrichtung TM-Serie |
2 |
|
SG-TM400 |
Silikongummi 10 x 6 mm selbstklebend für TM 400-Serie |
1 |
|
SG-TM600 |
Silikongummi 10 x 6 mm selbstklebend für TM 600-Serie |
1 |
|
SG-TM800 |
Silikongummi 10 x 6 mm selbstklebend für TM 800-Serie |
1 |
|
T-HB-TM400 |
T-Profil-Heizband für TM 400 |
1 |
|
T-HB-TM600 |
T-Profil-Heizband für TM 600 |
1 |
|
TA-A-TM400 |
PTFE-Abdeckung komplett auf Achsen für TM400 |
1 |
|
TA-A-TM600 |
PTFE-Abdeckung komplett auf Achsen für TM600 |
1 |
|
TA-A-TM800 |
PTFE-Abdeckung komplett auf Achsen für TM800 |
1 |
|
TA-S-TM400 |
PTFE-Abdeckung auf Silikon für TM 400-Serie verstärkter Andruck |
2 |
|
TA-S-TM600 |
PTFE-Abdeckung auf Silikon für TM 600-Serie verstärkter Andruck |
2 |
|
TAV-TM400 |
PTFE-Abdeckung für TM 400-Serie (Vorratsrolle) mit seitlichen Klebestreifen |
1 |
|
TAV-TM600 |
PTFE-Abdeckung für TM 600-Serie (Vorratsrolle) mit seitlichen Klebestreifen |
1 |
|
TAV-TM800 |
PTFE-Abdeckung für TM 800-Serie (Vorratsrolle) mit seitlichen Klebestreifen |
1 |
|
TU-TM400-8 |
PTFE-Unterlage unter Heizband für TM 400-8 |
1 |
|
TU-TM600-8 |
PTFE-Unterlage unter Heizband für TM 600-8 |
1 |
|
TU-TM400 |
PTFE-Unterlage unter Heizband bzw. PTFE-Abdeckung auf Silikon für TM 400 |
2 |
|
TU-TM600 |
PTFE-Unterlage unter Heizband bzw. PTFE-Abdeckung auf Silikon für TM 600 |
2 |
|
TU-TM800 |
PTFE-Unterlage unter Heizband bzw. PTFE-Abdeckung auf Silikon für TM 800 |
2 |
|
TD-NT-TM400 |
Trenndraht 0,7 mm NICHT PTFE-beschichtet, mit Ösen für TM 400-Serie |
2 |
|
TD-NT-TM600 |
Trenndraht 0,7 mm NICHT PTFE-beschichtet, mit Ösen für TM 600-Serie |
2 |
|
TD-NT-TM800 |
Trenndraht 0,7 mm NICHT PTFE-beschichtet, mit Ösen für TM 800-Serie |
2 |
|
TD-T-TM400 |
Trenndraht 0,7 mm PTFE-beschichtet, mit Ösen für TM 400-Serie |
2 |
|
TD-T-TM600 |
Trenndraht 0,7 mm PTFE-beschichtet, mit Ösen für TM 600-Serie |
2 |
VE = Verpackungseinheit
