Tisch-Winkelschweißgerät

Tisch-Winkelschweißgerät

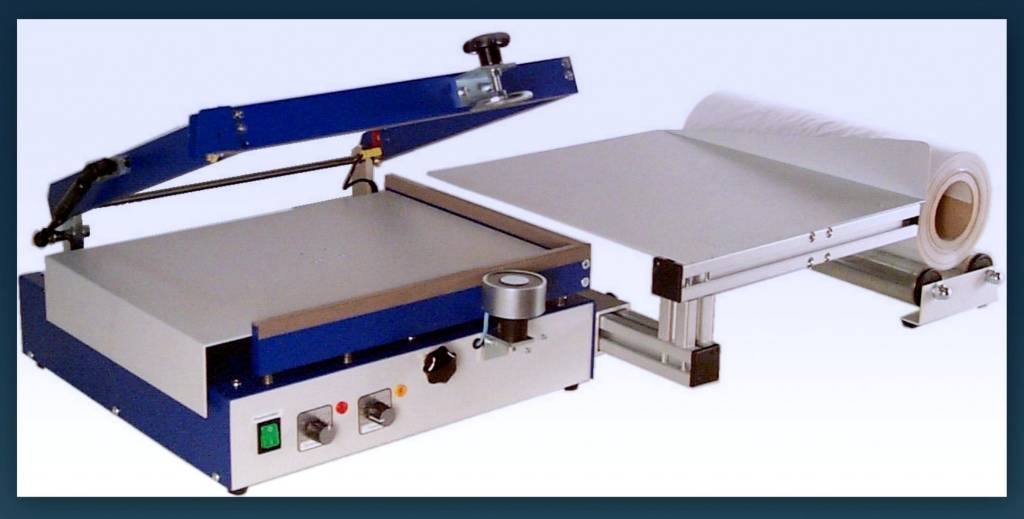

Tisch-Winkelschweißgerät TW 330/401H



Mit Winkelschweißgeräten werden Ihre Produkte in einem Arbeitsgang vollständig von Folie umhüllt, mit Trenn-Nahtschweißung verschweißt und vom übrigen Folienhalbschlauch abgetrennt. In Verbindung mit einem Schrumpftunnel können besonders einfach Schrumpfverpackungen hergestellt werden.



Kurz und bündig:

- Tischgerät mit geringem Platzbedarf

- sofort einsatzbereit durch Impulsschweißung

- dynamische Temperatursteuerung (DTS): nach kurzer Aufheizzeit wird die Temperatur konstant gehalten. Dadurch sind die Schweißzeiten kürzer und der Verschleiß (Heizband und PTFE-Isolierungen) ist geringer

- Anpassung auf unterschiedlichste Folien durch elektronische Schweißzeiteinstellung

- Verarbeiten von unterschiedlichsten Packmaßen durch einfache Verstellung der Tische

- Verarbeiten von unterschiedlich hohen Packgüter durch einfache Verstellung des Schweißrahmen-Öffnungswinkels

- automatische Schweißrahmenöffnung über Gasdruckfeder

- lange Lebensdauer des Heizbandes durch Heizband-Spannvorrichtung

- leichter Wechsel des Trenndrahtes

- Komplett mit Folienabroller mit Stachelradwalze



Einsatzgebiete:

- Vorverpackung für Schrumpftunnel

- Schutzverpackung für Drucksachen

- Staubschutz

- Versand von Katalogen und Zeitschriften u. s. w.



Sonderausstattungen:

- Zählvorrichtung (zählt jede Schweißung, bis manuell zurückgestellt wird)

- Piezo Signalgeber (signalisiert Ihnen die Schweißzeit akustisch)



Zubehör Untergestell

Das Untergestell (siehe Abb.) ermöglicht einen mobilen Einsatz des Gerätes. Die Arbeitshöhe kann auf die Bedienperson eingestellt werden.



Arbeitsablauf

1. Packgut in Folie einschieben
2. Packgut mit Folie in Schweißrahmen schieben
3. Schweißrahmen schließen
4. Schweißrahmen öffnet sich
5. verpackte Ware entnehmen


Technische Daten

Typ

TW 330/401 H (mit Haltemagnet)

Schweißnahtlänge vorne

400 mm

Schweißnahtlänge seitlich

330 mm

max. Packgutgröße für flache Packgüter (B x T)

390 x 320 mm

max. Packgutgröße für hohe Packgüter (B x T x H)

380 x 320 x 130 mm

max. Taktzahl

10 Takte / min.

Netzanschluß

230 V / 50 Hz AC

Anschlussleistung

420 W

Gewicht mit Tisch und Abroller

31 kg

Abmessungen ohne Abroller

880 x 500 x 225 mm

Maße und Gewichte sind ca.-Angaben. Technische Änderungen vorbehalten.
